În calitate de furnizor de table electrice de oțel, am fost martor direct la aplicațiile și beneficiile extinse pe care aceste materiale le aduc în diverse industrii, în special în fabricarea transformatoarelor. Foile de oțel electric, cunoscute și sub numele de foi de oțel siliconic, sunt cruciale pentru capacitatea lor de a minimiza pierderile de energie în dispozitivele electrice. Cu toate acestea, ca orice material, ele vin cu anumite limitări care sunt importante atât pentru producători, cât și pentru utilizatorii finali.
1. Limitări de pierdere de bază
Una dintre cele mai semnificative limitări ale tablelor de oțel electric este pierderea miezului. Pierderea miezului este alcătuită din două componente principale: pierderea prin histerezis și pierderea curenților turbionari.
Pierderea prin histerezis apare din cauza magnetizării și demagnetizării repetate a miezului de oțel. Când un curent alternativ trece prin înfășurarea transformatorului, câmpul magnetic din miez își schimbă direcția continuu. Domeniile magnetice din oțelul electric trebuie să se realinieze cu câmpul magnetic în schimbare, iar acest proces disipează energia sub formă de căldură. Diferitele clase de oțel electric au caracteristici diferite ale buclei de histerezis. Oțelul electric de calitate scăzută poate avea bucle de histerezis mai mari, ducând la pierderi de histerezis mai mari.
Pierderea curentului turbionar este un alt factor care contribuie major la pierderea de bază. Curenții turbionari sunt induși în miezul de oțel electric de câmpul magnetic în schimbare. Acești curenți circulanți curg în interiorul miezului și generează căldură, provocând pierderi de energie. Pentru a reduce pierderile de curent turbionar, foile de oțel electric sunt de obicei laminate. Laminările sunt izolate unele de altele, ceea ce crește rezistența electrică a căii pentru curenții turbionari. Cu toate acestea, chiar și cu laminări, există încă limitări. La frecvențe înalte, efectul pielii devine mai pronunțat, iar curenții turbionari au tendința de a se concentra în apropierea suprafeței laminațiilor. Acest lucru poate duce la pierderi crescute de curenți turbionari și la o eficiență redusă a dispozitivului electric. De exemplu, la transformatoarele de înaltă frecvență, pierderea miezului tablelor de oțel electric tradiționale poate fi un dezavantaj semnificativ, limitând utilizarea lor în astfel de aplicații.Miezul transformatoarelor immerse în uleifolosesc adesea foi de oțel electric, iar aceste limitări ale pierderilor de miez trebuie luate în considerare cu atenție în timpul proiectării și funcționării transformatoarelor.
2. Saturația magnetică
Saturația magnetică este o altă limitare importantă a tablelor de oțel electric. Când intensitatea câmpului magnetic aplicată oțelului electric atinge un anumit nivel, densitatea fluxului magnetic din oțel nu va mai crește proporțional. În acest moment, se spune că oțelul este saturat magnetic.
La transformatoare, saturația magnetică poate cauza mai multe probleme. În primul rând, poate duce la creșterea pierderii miezului. Când miezul este saturat, câmpul magnetic se modifică mai rapid, ceea ce poate duce la o histerezis mai mare și pierderi de curent turbionar. În al doilea rând, saturația magnetică poate distorsiona tensiunea de ieșire și formele de undă de curent ale transformatorului. Acest lucru poate cauza probleme în sistemul electric, cum ar fi distorsiunea armonică și interferența cu alte echipamente electrice.

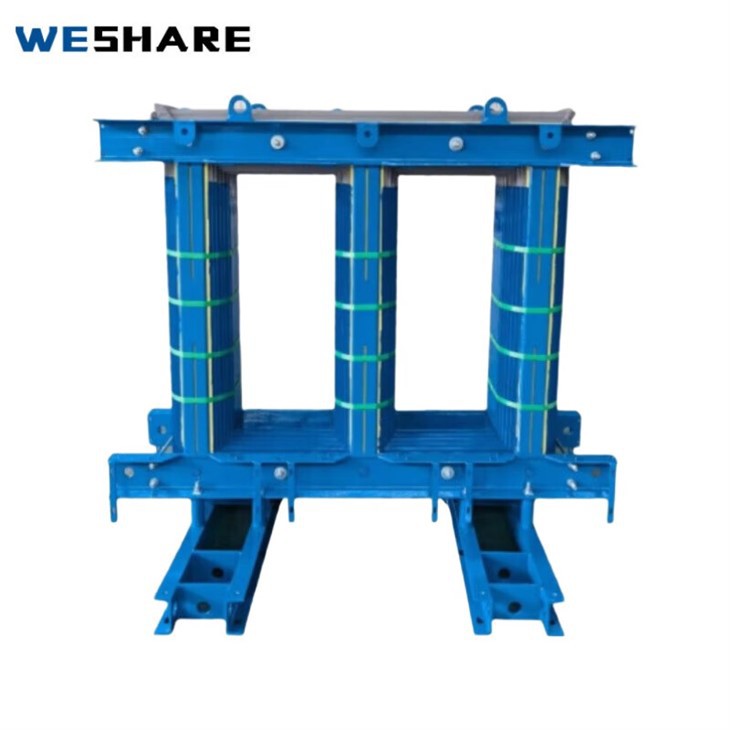

Punctul de saturație al tablelor de oțel electric depinde de compoziția materialului și de procesul de fabricație. Unele foi de oțel electric de înaltă performanță au o densitate a fluxului de saturație mai mare, ceea ce le permite să funcționeze la intensități mai mari ale câmpului magnetic înainte să apară saturația. Cu toate acestea, chiar și aceste materiale avansate au limitele lor. De exemplu, în transformatoarele de mare capacitate, unde sunt necesare câmpuri magnetice mari, riscul de saturație magnetică încă există și este necesară o proiectare atentă și selecția materialului pentru a evita această problemă.Tablă de oțel siliconic pentru transformatorproducătorii trebuie să țină cont de saturația magnetică pentru a asigura funcționarea fiabilă a transformatoarelor.
3. Proprietăți mecanice
Proprietățile mecanice ale tablelor electrice de oțel pot prezenta, de asemenea, limitări. Foile de oțel electric sunt relativ fragile în comparație cu alte metale. Această fragilitate le poate face mai predispuse la crăpare și deteriorare în timpul proceselor de manipulare, tăiere și asamblare.
În timpul producției de transformatoare, foile de oțel electric trebuie tăiate în forme și dimensiuni specifice. Procesul de tăiere poate introduce concentrații de tensiuni la marginile foilor, ceea ce poate duce la fisurare. În plus, atunci când transformatorul este în funcțiune, acesta poate fi supus la vibrații și șocuri mecanice. Friabilitatea tablelor de oțel electric le poate face mai probabil să se rupă în aceste condiții, ceea ce poate afecta performanța și fiabilitatea transformatorului.
Pentru a aborda aceste limitări ale proprietăților mecanice, unii producători pot folosi tehnici speciale de manipulare și procesare. De exemplu, tăierea cu laser poate fi utilizată pentru a reduce stresul asupra foilor în timpul procesului de tăiere. Cu toate acestea, aceste tehnici cresc adesea costul de producție. De asemenea, îmbunătățirea proprietăților mecanice ale tablelor electrice de oțel fără a le sacrifica proprietățile magnetice este o sarcină dificilă.
4. Sensibilitatea la temperatură
Tablele electrice de oțel sunt sensibile la schimbările de temperatură. Pe măsură ce temperatura crește, proprietățile magnetice ale oțelului se pot schimba semnificativ.
Pierderea miezului tablelor de oțel electric crește în general cu temperatura. Acest lucru se datorează faptului că rezistivitatea oțelului scade odată cu creșterea temperaturii, ceea ce duce la pierderi mai mari de curenți turbionari. În plus, pierderea prin histerezis se poate modifica și datorită dilatației termice și modificărilor structurii domeniului magnetic al oțelului la temperaturi ridicate.
La transformatoare, creșterea temperaturii este o problemă comună. Căldura generată de pierderea miezului și pierderea de cupru în înfășurări poate duce la creșterea temperaturii miezului de oțel electric. Dacă temperatura depășește o anumită limită, performanța transformatorului poate fi grav afectată. De exemplu, înMiez de transformator de tip uscat, trebuie luate măsuri adecvate de răcire pentru a controla temperatura miezului de oțel electric și pentru a asigura funcționarea sa normală.
5. Cost și disponibilitate
Costul tablelor electrice de oțel poate fi un factor limitativ pentru unele aplicații. Tablele de oțel electric de înaltă calitate, cu pierderi reduse de miez și proprietăți magnetice ridicate sunt adesea mai scumpe de produs. Procesul de fabricație a tablelor de oțel electric implică etape complexe, cum ar fi laminarea, recoacerea și acoperirea, care necesită echipamente specializate și control de înaltă precizie.
În plus, disponibilitatea anumitor clase de table de oțel electric poate fi limitată. Producția de table electrice de oțel este concentrată în câțiva producători de mari dimensiuni din întreaga lume. Orice întrerupere în lanțul de aprovizionare, cum ar fi penuria de materii prime sau probleme de producție, poate duce la penurie de table electrice de oțel pe piață. Acest lucru poate provoca întârzieri în fabricarea transformatoarelor și a altor dispozitive electrice.
Concluzie
În ciuda acestor limitări, tablele de oțel electric rămân materialul dominant pentru miezurile transformatoarelor și alte aplicații electrice datorită proprietăților lor magnetice unice. În calitate de furnizor de table electrice de oțel, lucrăm constant la cercetare și dezvoltare pentru a depăși aceste limitări. Explorăm noi materiale și procese de fabricație pentru a reduce pierderea miezului, a crește nivelurile de saturație magnetică, a îmbunătăți proprietățile mecanice și a îmbunătăți stabilitatea temperaturii.
Dacă sunteți interesat să achiziționați table electrice de oțel pentru fabricarea transformatoarelor dvs. sau alte aplicații electrice, vă așteptăm să ne contactați pentru discuții suplimentare. Echipa noastră de experți vă poate oferi informații detaliate despre produsele noastre și vă poate ajuta să selectați cele mai potrivite table de oțel electric pentru nevoile dumneavoastră specifice.
